Convite ao estudo

Olá! Seja bem-vindo à última unidade do livro de Análise Orientada a Objetos.

Ao longo da história da engenharia de software, os modelos de processo de desenvolvimento de software evoluíram para atender satisfatoriamente aos diferentes domínios de sistemas computacionais, em consonância com as características e aplicabilidade das tecnologias de desenvolvimento de softwares.

As características do modelo de processo de software denominado de Processo Unificado (PU – Unified Process) foram apresentadas na primeira unidade deste livro, e nesta seção o tema será retomado, aplicado em um estudo de caso. PU surgiu para apoiar a Linguagem de Modelagem Unificada (UML – Unified Modeling Language), e nas demais unidades você compreendeu o objetivo e representação das principais técnicas de modelagem estrutural e comportamental da UML, que enfatizam as características de desenvolvimento dirigido a casos de uso, de forma iterativa e incremental, conduzindo, assim, de forma sistemática e evolutiva, a modelagem de sistemas orientados a objetos com a UML. Lembre-se: a UML não faz grande distinção entre a modelagem das atividades de análise e projeto de um modelo de processo de desenvolvimento de software.

Agora, nesta unidade, para consolidar o seu aprendizado acerca da análise orientada a objetos com a UML e reforçar a aplicação e integração das principais técnicas da UML na modelagem de um sistema de informação, demonstramos a modelagem das atividades de análise e projeto correspondente à fase de elaboração do PU, referente ao estudo de caso Locadora de Veículos. Considerou-se que na fase de concepção foram definidos a ideia inicial do negócio, o domínio do problema, a delimitação do escopo e planejamento do projeto e a identificação dos atores do sistema, estabelecendo a natureza dessa interação em uma perspectiva de alto nível, e foram elencados os principais casos de uso do sistema, compreendendo assim, o entendimento dos requisitos funcionais do sistema. Para especificação das técnicas de modelagem foi adotada a ferramenta CASE Visual Paradigm Community Edition.

Na primeira seção desta unidade, iniciamos a modelagem do estudo de caso, apresentando a descrição e regras de negócio do estudo de caso, a especificação dos casos de uso e das classes e, ainda, a documentação dos principais casos de uso, no formato de descrição numerada, a partir da descrição dos cenários principal e alternativos.

Na segunda seção, continuamos com a modelagem do estudo de caso a partir do Diagrama de Estrutura Composta das principais colaborações do sistema e, posteriormente enfatizamos a modelagem comportamental e de interação do sistema com a especificação dos principais Diagramas de Atividades, Diagramas de Máquina de Estados e Diagramas de Sequência.

Na terceira seção da unidade, apresentamos o refinamento dos aspectos estáticos e estruturais do Modelo de Classes, complementando as classes com os tipos de dados dos atributos com as demais operações que foram identificadas na especificação dos diagramas comportamentais e de interação, além da revisão dos relacionamentos das classes, apresentando, assim, uma nova versão do Modelo de Classes. Na sequência, abordamos a persistência dos objetos, demostrando o mapeamento das classes em tabelas de banco de dados relacional, conforme os tipos de relacionamentos estabelecidos entre as classes de objetos. Por fim, apresentamos o refinamento dos principais aspectos comportamentais da modelagem, que reflete na consistência e interação dos diagramas da UML. Assim, tratamos a modelagem da atividade de Projeto como um refinamento da modelagem de Análise, ou seja, uma extensão detalhada do Modelo de Casos de Uso e do Modelo de Classes.

Praticar para aprender

Caro aluno, seja bem-vindo à seção sobre a modelagem inicial da atividade de Análise de um estudo de caso!

Nesta seção vamos adotar a UML para modelagem da atividade de Análise e Projeto do estudo de caso Locadora de Veículos, e diante do conjunto de diagramas classificados em estruturais e comportamentais da UML que enfatizam a modelagem da perspectiva estática e dinâmica do sistema, iniciamos a documentação do sistema com a especificação do Modelo de Casos de Uso e do Modelo de Classes.

Você se recorda do motivo pelo qual chamamos de Modelo de Casos de Uso e não Diagrama de Casos de Uso? No contexto de modelagem de um sistema, referente a uma atividade ou fase de um processo de desenvolvimento de software, o termo modelo refere-se exatamente a um conjunto de diagramas, independentemente da técnica de modelagem, ou seja, casos de uso ou classes, por exemplo. Isso quer dizer que, dependendo do tamanho do sistema, não é possível representar todos os casos de uso ou classes em um único diagrama. Assim, o recomendado é categorizar os casos de uso ou classes, agrupando-os por assunto e elaborar mais de um Diagrama de Casos de Uso ou Diagrama de Classes. Dessa forma, por exemplo, para a modelagem dos casos de uso de um sistema ou módulo de um sistema é necessário ter mais de dois Diagramas de Casos de Uso, ou seja, os vários Diagramas de Casos de Uso compõem o Modelo de Casos de Uso.

De acordo com Booch, Rumbaugh e Jacobson (2006), um modelo é uma simplificação da realidade e pode ser estrutural, com ênfase à organização do sistema, ou comportamental, com ênfase à dinâmica do sistema, consistindo nos objetivos de ajudar a visualizar o sistema como ele é ou como desejamos que seja, proporcionar um guia para a construção do sistema, permitir especificar a estrutura ou o comportamento de um sistema, além de formalizar as decisões tomadas para o sistema. Assim, não confunda o conceito de modelo, que remete à modelagem de um sistema, com o conceito de modelo de processo.

Segundo Pressman e Maxim (2016, p. 40) “um modelo de processo fornece um guia específico para o trabalho de engenharia de software. Ele define o fluxo de todas as atividades, ações e tarefas, o grau de iteração, os artefatos e a organização do trabalho a ser feito”.

Diante da quantidade de casos de usos que foram identificados para o sistema da locadora de veículos, decidiu-se representar os casos de uso em dois diagramas, um concentrando os casos de uso correspondentes aos cadastros e movimentações de negócio, e outro diagrama mantendo os casos de uso referentes às consultas e relatórios.

Avançando a modelagem do sistema da locadora de veículos a partir do entendimento da funcionalidade de cada caso de uso, as classes de objetos do sistema foram abstraídas e elaboramos a primeira versão do Diagrama de Classes, priorizando a estrutura dos atributos e a listagem das operações básicas dos objetos de cada classe.

É importante reforçar que a especificação do Modelo de Casos de Uso e do Modelo de Classes contempla as regras de negócio definidas na descrição do estudo de caso e demais definições que foram consideradas relevantes para complementar as funcionalidades, seguindo o ponto de vista de um analista de sistemas. Assim, fique à vontade para enriquecer a solução proposta com demais funcionalidades ou adaptações que considere pertinentes ao domínio do sistema; contudo, não esqueça de respeitar as boas práticas da engenharia de software.

Para reforçar a sua aprendizagem, considere que você faz parte da equipe de desenvolvedores da empresa que está responsável pelo desenvolvimento do sistema da locadora de veículos, e você é o analista de sistema responsável pela modelagem do módulo “Pagamento” que está integrado com o módulo “Locação de Veículos”.

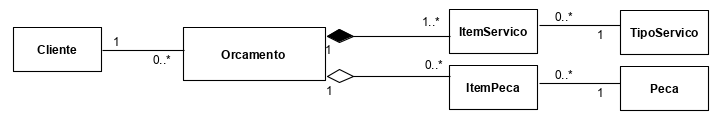

Considere a seguinte complementação da descrição do estudo de caso, referente ao módulo “Locação de Veículos”.

Considerando o complemento da descrição do estudo de caso e o Diagrama de Classes apresentado nesta seção para o módulo de “Locação de Veículo”, faça: elabore o Diagrama de Classes, referente ao módulo “Pagamento”, representando a integração com as classes do módulo “Locação de Veículo”.

Bom trabalho e ótimo projeto!

CONCEITO-CHAVE

A importância em documentar todo o processo de desenvolvimento de software, evidenciando principalmente as etapas iniciais do processo, foi destacada a partir da “Crise do Software”, no final da década de 1960. Independentemente da natureza de um projeto, a modelagem é essencial para delimitamos o problema em estudo e desenvolvimento, restringindo o foco a um único aspecto por vez.

A modelagem não faz parte apenas da indústria da construção civil. Para as diferentes áreas da engenharia, construímos modelos para demostrar a definição e detalhes do projeto, auxiliando os usuários envolvidos a visualizarem qual será o produto final. Assim, na engenharia de sistemas de software a modelagem não se restringe apenas a grandes sistemas, no entanto, quanto maior e mais complexo for o sistema, maior será a importância da modelagem para diminuir a probabilidade de ocorrência de erros ou da construção dos requisitos errados.

Para compreender a arquitetura de um sistema de software, é necessário integrar várias visões de modelos que se inter-relacionam ou se complementam. Em conjunto, essas visões representam a base do projeto do software. Segundo Booch, Rumbaugh e Jacobson (2006), dependendo da natureza do sistema, alguns modelos podem ser mais importantes e adequados do que outros e podem ser especificados em diferentes níveis de precisão. Por exemplo, em sistemas que utilizam muitos dados predominarão modelos voltados para a visão estática do projeto. Em sistemas centrados no uso de Graphical User Interface (GUI), são importantes as visões estáticas e dinâmicas dos casos de uso, e em sistemas de execução crítica em tempo real, a visão dinâmica do processo tende a ser mais importante.

A Unidade 1 contextualizou os fundamentos e princípios da Unified Modeling Language (UML) e você estudou que a UML privilegia a descrição da modelagem de sistemas de software em três perspectivas principais de visões, que são: a estrutural, que enfatiza a visão estática do sistema, ou seja, os dados; a funcional, que prioriza as funcionalidades do sistema, enfatizando os requisitos funcionais; e a temporal, que prioriza a especificação dos eventos, representando o comportamento dos objetos em tempo de execução.

Modelagem de sistema com Processo Unificado

Esta unidade consiste na demonstração da modelagem de um estudo de caso para o domínio de locadora de veículos, a partir da especificação das principais técnicas de modelagem da UML, para documentar as atividades de requisitos e análise e projeto, correspondentes à fase de elaboração do processo unificado.

Entre os vários modelos de processo da engenharia de software, o modelo de processo escolhido foi o Processo Unificado, considerando a sua relevante característica de manter um ciclo de vida incremental e iterativo, ou seja, o Processo Unificado apoia o desenvolvimento incremental, a partir de modelos que podem evoluir com a inclusão de novos detalhes durante a execução das atividades (Workflow) e, a cada ciclo do Processo Unificado, uma nova versão do produto é entregue aos usuários, conhecida como uma iteração.

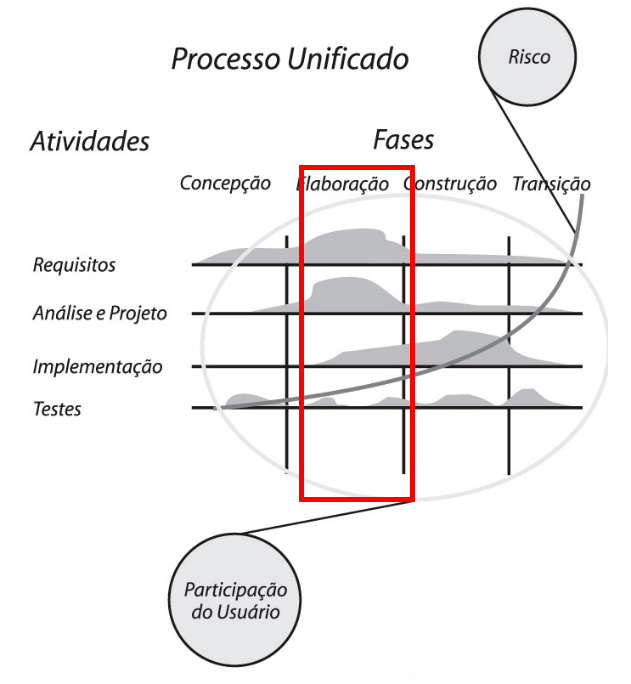

A Figura 4.1 representa o ciclo de vida do Processo Unificado, indicando no eixo X a dimensão temporal distribuída nas fases de Concepção, Elaboração, Construção e Transição. Cada fase integra um conjunto de atividades – Requisitos, Análise e Projeto, Implementação e Testes, indicadas no eixo Y da figura, que são executadas de forma incremental e evolutiva, representando a entrega dos artefatos de software. Observe na figura a fase de Elaboração destacada, na qual prevalecem as atividades de Requisitos e Análise e Projeto. Assim, a documentação a seguir refere-se à especificação das principais técnicas de modelagem estruturais e comportamentais da UML, que foram adotadas na modelagem do estudo de caso proposto.

Fase de Concepção

Iniciando a modelagem do sistema denominado “Locação de Veículos”, na primeira fase do Processo Unificado – Concepção, considerou-se:

1. O planejamento do projeto em consonância com a metodologia definida para o desenvolvimento do sistema.

2. A definição da ideia inicial do negócio, a partir da compreensão do domínio do problema ou domínio do sistema, ou seja, a compreensão do contexto para o qual foi provida a solução.

3. A delimitação do escopo do sistema, no qual identificam-se os processos de negócio aplicados aos requisitos do sistema.

4. O entendimento do contexto do sistema a partir da identificação dos atores do sistema e a natureza da interação entre os atores e o sistema, em uma perspectiva de alto nível.

5. A definição dos principais casos de uso do sistema, consistindo no entendimento dos requisitos funcionais do sistema.


Fase de Elaboração

É na fase de Elaboração que se define como o sistema será construído, a partir da especificação dos requisitos funcionais do sistema, estabelecendo a arquitetura e mecanismos para o desenvolvimento do sistema. Nessa fase prevalece a execução das atividades de Requisitos e Análise e Projeto, conforme foi destacado na Figura 4.1.

No item a seguir, apresentamos a descrição do estudo de caso e uma modelagem mínima da atividade de Análise de Requisitos, utilizando algumas técnicas de modelagem da UML.

Descrição do Estudo de Caso – Locação de Veículos

Para complementar o seu aprendizado, utilizaremos o estudo de caso Locação de Veículos para orientar na exemplificação da modelagem dos principais diagramas da UML.

Na descrição do estudo de caso é possível identificar vários requisitos funcionais que estão explícitos na descrição, ou seja, as funcionalidades que o sistema deve prover para os diferentes atores que interagem com o sistema. Alguns requisitos funcionais já descrevem as suas regras de negócio (políticas, condições ou restrições que devem ser consideradas na execução dos processos), como para o requisito funcional “Cadastro de Cliente” estão evidentes algumas regras, sendo “a locadora de veículos aluga carros aos clientes previamente cadastrados”; “um cliente ativo ou preferencial poderá alugar vários carros em datas e horários distintos, com reserva prévia ou não”.

Atividade Requisitos

No modelo de processo de engenharia de software – Processo Unificado, a atividade de Requisitos é a primeira atividade do ciclo de cada fase do processo. Abstrair, entender e definir os requisitos do domínio do problema é uma das tarefas mais difíceis da engenharia de software, pois é a etapa que fundamenta e sustenta todo o processo de desenvolvimento do software.

Segundo Pressman e Maxim (2016, p. 32)

[…] a engenharia de requisitos é uma ação de engenharia de software importante que se inicia durante a atividade de comunicação e continua na de modelagem. Ela deve ser adaptada às necessidades do processo, do projeto, do produto e das pessoas que estão realizando o trabalho.

Para Sommerville (2018), a engenharia de requisitos preocupa-se com o que deve ser feito, ou seja, a compreensão do problema, e não em como fazer, considerando o domínio do sistema. A Engenharia de Requisitos é o processo de descobrir, analisar, documentar e verificar os serviços e restrições.

Uma primeira classificação dos requisitos de um sistema é tratada como requisitos de usuário e requisitos de sistema, conforme exemplifica a Figura 4.2 (SOMMERVILLE, 2018):

• Requisitos de usuário: são declarações em uma linguagem natural, com diagramas ou não, de quais serviços o sistema deverá fornecer a seus usuários e as restrições com as quais este deve operar.

• Requisitos de sistema: são descrições mais detalhadas das funções, serviços e restrições operacionais do sistema de software. O documento de requisito de sistema, denominado de especificação funcional, deve definir exatamente o que a funcionalidade deve implementar.


Por sua vez, os requisitos de sistema são classificados em dois tipos:

• Requisitos Funcionais (RF): são declarações de serviços que o sistema deve fornecer, de como o sistema deve reagir a entradas específicas e de como o sistema deve se comportar em determinadas situações, ou seja, representa uma funcionalidade que o sistema deve fornecer para atender a uma necessidade do usuário.

• Requisitos Não Funcionais (RNF): expressam restrições aos serviços ou funções, ou qualidades específicas às quais o software deve atender. As restrições referem-se a tempo, ao processo de desenvolvimento e muitas vezes são impostas pelas normas organizacionais, surgindo por meio das necessidades dos usuários, devido a restrições de orçamentos, políticas organizacionais e outros motivos. Um requisito não funcional pode estar vinculado a um requisito funcional ou pode-se aplicar ao sistema com o um todo.


Das técnicas de modelagem da UML, pode-se adotar o Diagrama de Casos de Uso para modelar os requisitos funcionais, que posteriormente, guiará o processo de desenvolvimento; o Diagrama de Atividades para representar o comportamento de cada requisito funcional do sistema, subsistemas ou de um ou mais processos de negócio do domínio do sistema; e pode-se adotar o Diagrama de Sequência para especificar o cenário de cada funcionalidade identificada como requisito funcional.

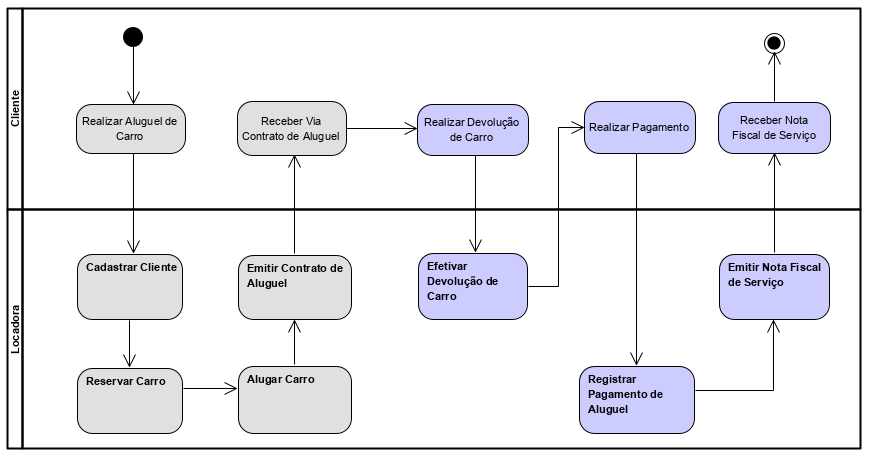

Para iniciar a modelagem dos requisitos do sistema “Locação de Veículos”, adotamos o Diagrama de Atividades em compartimentos, no formato de swimlanes (raias de natação), para facilitar a compreensão e entendimento do domínio do sistema, representando o fluxo de atividades dos principais processos de negócio que demonstram o comportamento do sistema. A Figura 4.3 ilustra o Diagrama de Atividades, demostrando os atores “Locadora” e “Cliente” que realizam as atividades de locação e devolução de um carro de uma forma geral, sem detalhar as ações específicas que envolvem cada atividade e, ainda, considerando que o aluguel de um carro é realizado a partir de uma reserva.

A partir da descrição do estudo de caso e da representação das atividades gerais que consistem o processo geral de locação e devolução de um carro a partir de uma reserva prévia, conforme ilustrou a Figura 4.3, foram identificados os principais requisitos funcionais relacionados no Quadro 4.1 a seguir. No quadro foram listados apenas os requisitos funcionais referentes aos cadastros e controles dos processos de locação e devolução. As consultas e relatórios não foram listados, mas serão representados diretamente no Diagrama de Casos de Uso, na modelagem da próxima atividade.

Atividade Análise e Projeto

Na segunda atividade do modelo Processo Unificado – Análise e Projeto, a modelagem da atividade de Análise consiste em identificar e definir o que o sistema de software deve fazer em uma visão lógica do negócio e a atividade de Projeto consiste em definir como será o desenvolvimento do software, em consonância com as tecnologias de linguagens de programação e banco de dados que serão adotados para implementação do software.

Em um processo de desenvolvimento iterativo a atividade de Análise precede o a atividade de Projeto, entretanto, a modelagem da análise e o projeto podem acontecer simultaneamente. Segundo Bezerra (2007, p. 176)

[…] os modelos especificados na análise esclarecem o problema a ser resolvido. No entanto, as perspectivas do sistema fornecidas por esses modelos não são suficientes para se ter uma visão completa do sistema para que a implementação comece.

Na atividade de análise, inicia-se a modelagem com a definição dos casos de uso, a partir dos requisitos funcionais identificados na atividade de Requisitos, especificando o Modelo de Casos de Uso. Posteriormente, considerando que o Modelo de Casos de Uso está pronto, a próxima etapa é analisar cada caso de uso e iniciar a identificação das classes de objetos, compreendendo qual classe ou quais classes participam da realização de um caso de uso e como o sistema será estruturado internamente, especificando o Modelo de Classes geralmente em várias perspectivas de visão. A partir da primeira versão do Modelo de Classes, é mais fácil complementar a modelagem dos casos de uso com a documentação descritiva de cada caso de uso, pois nesse momento já se identificou os objetos que colaboram e devem participar da execução de cada caso de uso.

Modelo de Casos de Uso

A partir da definição dos requisitos funcionais analisamos os requisitos identificados e abstraímos as regras de negócio do sistema, e assim foi decidido estruturar os casos de uso em dois pacotes.

Diagrama de Pacotes

A técnica de modelagem estrutural – Diagrama de Pacotes demostra os elementos do sistema agrupados e organizados em pacotes lógicos ou físicos, com o objetivo de representar os componentes ou módulos que integram um sistema e suas dependências. Para Bezerra (2014), um pacote é um mecanismo utilizado para agrupar elementos semanticamente relacionados, inclusive outros pacotes, sendo que as ligações entre pacotes são indicadas pelo relacionamento de dependência entre pacotes.

Antes de iniciar a especificação dos casos de uso, é importante listar todos os casos de uso identificados, para tomar a decisão de agrupá-los ou não por categoria ou assunto e, com isso, desenhar o Diagrama de Pacotes e o Diagrama de Casos de Uso correspondentes a cada pacote, compondo o Modelo de Casos de Uso.

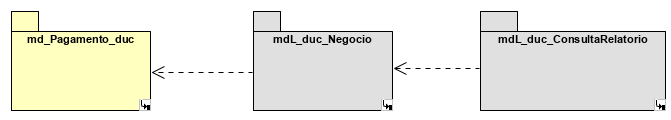

A Figura 4.4 exemplifica o Diagrama de Pacotes dos casos de uso. Foram definidos dois pacotes – “mdL_duc_Negocio” e “mdL_duc_ConsultaRelatorio”, correspondente ao módulo locação, e o pacote “md_Pagamento_duc”, correspondente ao módulo pagamento, que foi integrado ao modulo locação que está sendo especificado. Assim, os pacotes representados com suas dependências correspondem aos Diagramas de Casos de Uso que agruparam os casos de uso por assunto, com o objetivo de organizarem os casos de uso identificados, constituindo um Modelo de Casos de Uso.

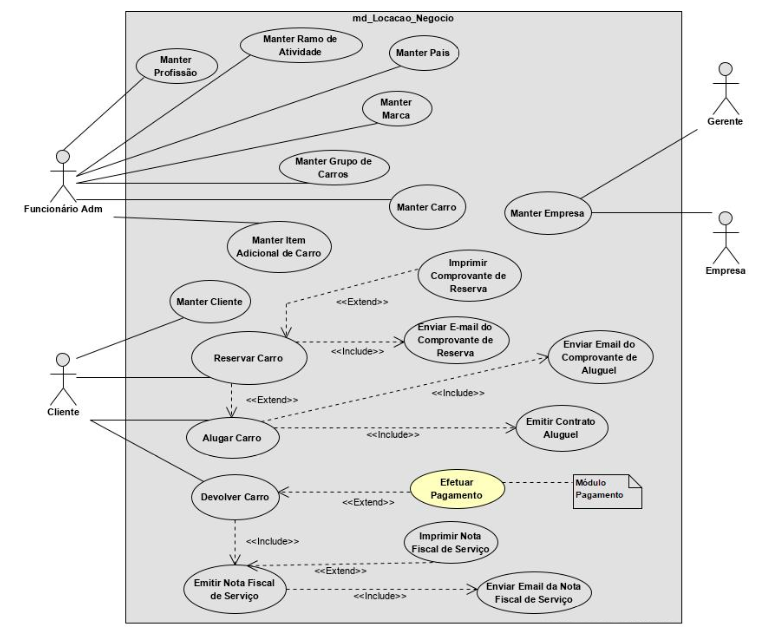

A Figura 4.5 ilustra o Diagrama de Casos de Uso correspondente ao pacote “mdL_duc_Negocio”, ilustrando os casos de uso correspondentes aos requisitos funcionais e outros casos de uso que foram identificados a partir da abstração desses requisitos, considerando também o contexto do domínio do sistema. Foram definidos os atores primários “Funcionário Adm”, “Cliente”, “Empresa” e “Gerente”, que interagem com os casos de uso, ou seja, o analista de sistemas deve identificar a pessoa, setor da empresa, um disposto ou outro sistema de software responsável em fornecer os dados para que ocorra a execução do caso de uso, caracterizando a interação com o sistema. É importante também estudar cada requisito funcional definido na atividade anterior e, assim, tomar a decisão de estabelecer os casos de uso e seus relacionamentos, pois um requisito funcional pode ser representado por um ou mais casos de uso. Recomendamos pensar no objetivo de cada caso de uso, considerando a usabilidade do sistema para os usuários.

A Figura 4.5 consiste na representação dos casos de uso base (casos de uso associados a atores) e alguns relacionamentos entre os casos de uso já foram definidos porque completam o papel da funcionalidade, considerando a sua execução. Observa-se essa situação no caso de uso “Reservar Carro”, pelo qual, a partir de uma reserva que um cliente realiza, o cliente receberá um comprovante por e-mail da reserva efetuada automaticamente pelo sistema, sendo representado no diagrama pelo relacionamento de inclusão <<Include>>, e se for de interesse do cliente, ele poderá imprimir o comprovante da reserva efetuada após finalizar a confirmação de reserva, sendo representado no diagrama pelo relacionamento de extensão <<Extend>>.

Lembre-se de que o relacionamento de extensão é um tipo de relacionamento de dependência existente somente entre casos de uso. O caso de uso estendido é uma descrição completa de uma sequência de interações, com significado completo de uma outra funcionalidade do sistema. O relacionamento de dependência, representado pelo estereótipo <<Extend>>, é indicado por uma seta que parte do caso de uso “estendido” para o caso de uso “base”, que é o caso de uso que tem interação com o ator. E o relacionamento de inclusão é um tipo de relacionamento existente somente entre casos de uso para indicar a continuidade de execução obrigatória entre os casos de uso. O relacionamento de dependência, representado pelo estereótipo <<Include>>, é demostrado por uma seta direcionada do caso de uso “base” para o caso de uso “incluído”.

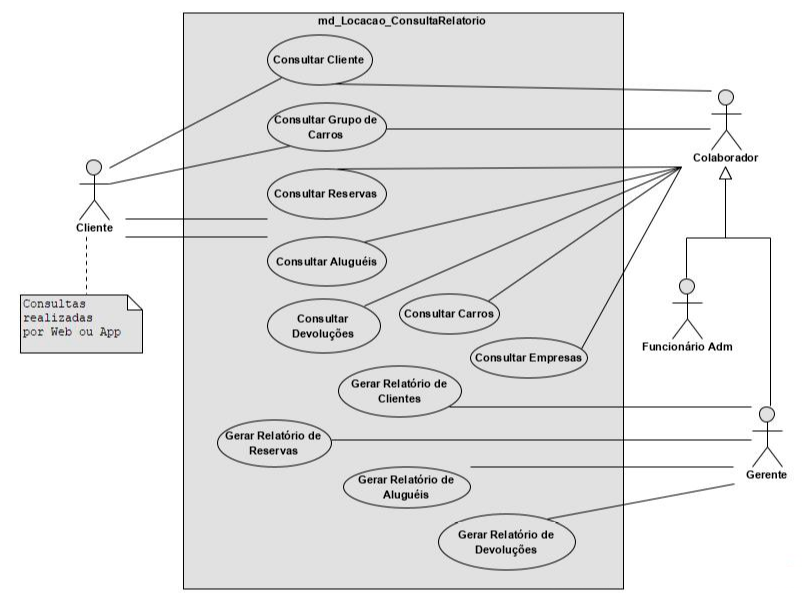

A Figuras 4.6 representa o Diagrama de Casos de Uso correspondente ao pacote “mdL_duc_ConsultaRelatorio”, que concentra os casos de uso definidos para as funcionalidades das consultas e relatórios operacionais do sistema. Perceba que alguns casos de uso estão associados ao ator genérico “Colaborador”, o qual indica que os atores especializados “Funcionário Adm” e “Gerente” têm acesso a todos os casos de uso associados ao ator genérico.

Diagrama de Classes

A partir da abstração dos casos de uso, iniciou-se a identificação das classes de objetos e a elaboração do Diagrama de Classes, que é considerada a principal técnica de modelagem estrutural da UML, representando a modelagem da parte estática do sistema e simbolizando um conjunto de classes com seus atributos, operações e relacionamentos.

Entre as diferentes técnicas de identificação de classes, como a da Análise Textual de Abbott; a da Análise dos Casos de Uso; a de Cartões Classes, Responsabilidades e Colaboradores (CRC); a da Taxonomia de Conceitos e outras; adotamos a técnica da Análise dos Casos de Uso. Assim, para cada caso de uso definido no Modelo de Casos de Uso, analisa-se qual ou quais objetos é preciso criar ou acessar durante a execução do caso de uso, ou seja, em tempo de execução do sistema. Por exemplo, se foi definido o caso de uso “Manter Cliente” é porque o sistema deve permitir a manipulação dos objetos do tipo cliente com as operações básicas de inclusão, alteração, exclusão (ou controlar o status do objeto, ativo ou não) ou pesquisa, assim é necessário definir uma classe para esses objetos com os atributos e operações pertinentes ao contexto do domínio do sistema. Entretanto, pode acontecer de um ou mais casos de uso manipularem objetos da mesma classe ou vice-versa.

Após a identificação das classes e atributos deve-se verificar a consistência entre as classes e os casos de usos já definidos previamente e, assim, observar a necessidade de novas classes ou eliminar incoerências e redundâncias. A partir da elaboração de uma primeira visão do Diagrama de Classes, deve-se refiná-lo e incrementá-lo com novos detalhes correspondentes às tecnologias de implementação que serão adotadas, especificando o modelo ideal do Diagrama de Classes da atividade de Projeto.

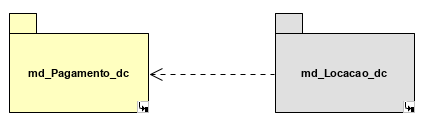

Considerando o contexto do sistema de “Locação de Veículos”, decidimos organizar as classes em um único pacote “md_Locacao_dc” com dependência com o pacote “md_Pagamento_dc”, referente ao módulo de pagamentos, conforme ilustra o Diagrama de Pacotes da Figura 4.7.

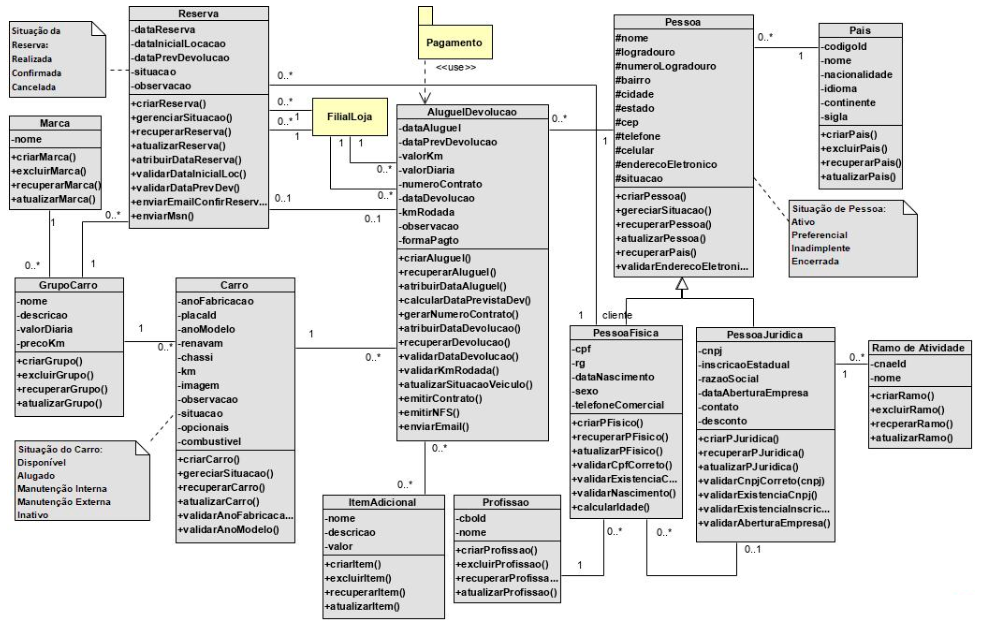

A Figura 4.8 representa o Diagrama de Classes de análise correspondente ao pacote “md_Locacao_dc”, respeitando as regras básicas de modelagem do diagrama e as regras de negócio do sistema.

No Diagrama de Classes, além da representação das classes, forma estabelecidos os relacionamentos entre as classes, os quais indicam o compartilhamento de informações entre os objetos das classes por meio da troca de mensagens entre os objetos, em tempo de execução do sistema. Observa-se no diagrama da Figura 4.8 o relacionamento do tipo generalização, estabelecido entre a superclasse “Pessoa” e as subclasses “PessoaFisica” e “PessoaJuridica”, e todos os demais relacionamentos estabelecidos entre as classes são do tipo associação binária.

A classe “FilialLoja” está destacada em outra cor e não foram listados os atributos e operações porque é uma classe que existe no sistema, mas seus objetos são criados e manipulados diretamente no banco de dados pelo administrador do sistema. Há necessidade, contudo, de representar essa classe para estabelecer a associação com as classes “Reserva” e “AluguelDevolucao”.

Lembre-se da nomenclatura recomendada para definir o nome das classes, de seus atributos e operações. Na primeira parte exibe-se o nome da classe, geralmente um substantivo ou expressões breves, devendo ser único no modelo de classes. Por convenção, o nome é apresentado no singular e quando há palavras compostas usa-se concatená-las, começando cada palavra por letra maiúscula. Na segunda parte, são declarados os atributos que representam os dados do objeto. São nomeados por substantivos ou expressões que representam alguma propriedade da classe, tipicamente em letra minúscula. Quando há palavras compostas usa-se concatená-las, sendo que a partir da segunda palavra o termo é iniciado com letra maiúscula, por exemplo: dataNascimento e endereçoEletrônico. Na terceira parte são declaradas as operações que correspondem às ações dos objetos, nomeadas por um verbo ou uma locução verbal breve, usando a mesma convenção de letras minúsculas e maiúsculas dos atributos, como criarCliente, alterarCliente, validarDataNascimento e calcularIdade.

Um ponto de atenção que vale a pena reforçar é a definição e listagem dos atributos de uma classe. Lembre-se de que todo atributo definido para uma classe tem que ser um atributo atômico – também denominado de simples –, ou seja, não é possível dividir o atributo em outros campos, como CPF, estado civil, placa, ano do modelo etc. Diferentemente de um atributo composto, por exemplo, filiação, que é composto por nome da mãe e nome do pai; endereço, que é composto de nome do logradouro, número do logradouro, complemento, bairro, cidade, estado e CEP; período da inscrição de um evento, composto de data de início e data de término. Então, em uma classe, está errado listar um atributo composto, conforme mostra a Figura 4.9.

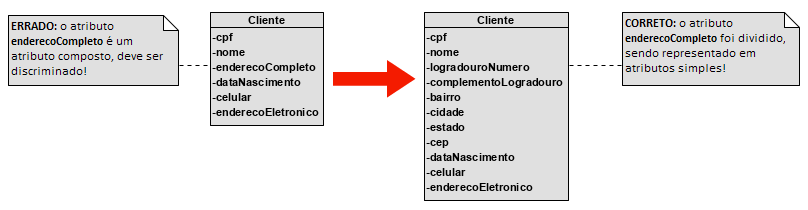

Alguns atributos compostos podem ser definidos como um atributo simples na representação de uma classe, como no atributo nome de uma pessoa. Nesse caso, é necessário também se atentar ao contexto do domínio do sistema, ou seja, às vezes, para o domínio de um sistema, é possível considerar o atributo nome de uma pessoa como sendo um atributo simples, mantendo em um único atributo o nome e sobrenome da pessoa; e para outro contexto, é importante definir o atributo nome de uma pessoa separado do sobrenome da pessoa.

Documentação de cada caso de uso

Na sequência, agora que já temos a primeira versão do Diagrama de Classes, fica mais fácil elaborar a documentação de cada caso de uso. Não existe um formato específico de documentação para os casos de uso definido pela UML. O formato de documentação de um caso de uso é flexível, permitindo que se documente o caso de uso da forma que se considerar melhor, até mesmo com o uso de pseudocódigo ou de código de uma linguagem de programação. Outra opção é utilizar a prototipação da interface gráfica para facilitar a compreensão da execução do caso de uso.

O formato sugerido para documentação dos casos de uso é o formato numerado de descrição dos cenários – principal e alternativos. O cenário principal relata a descrição de uma tarefa que represente o mundo perfeito, sem exceções, e a descrição dos cenários alternativos relata qualquer situação que represente uma exceção (condição) do cenário principal. A seguir é demostrada a documentação do caso de uso “Manter Empresa”.

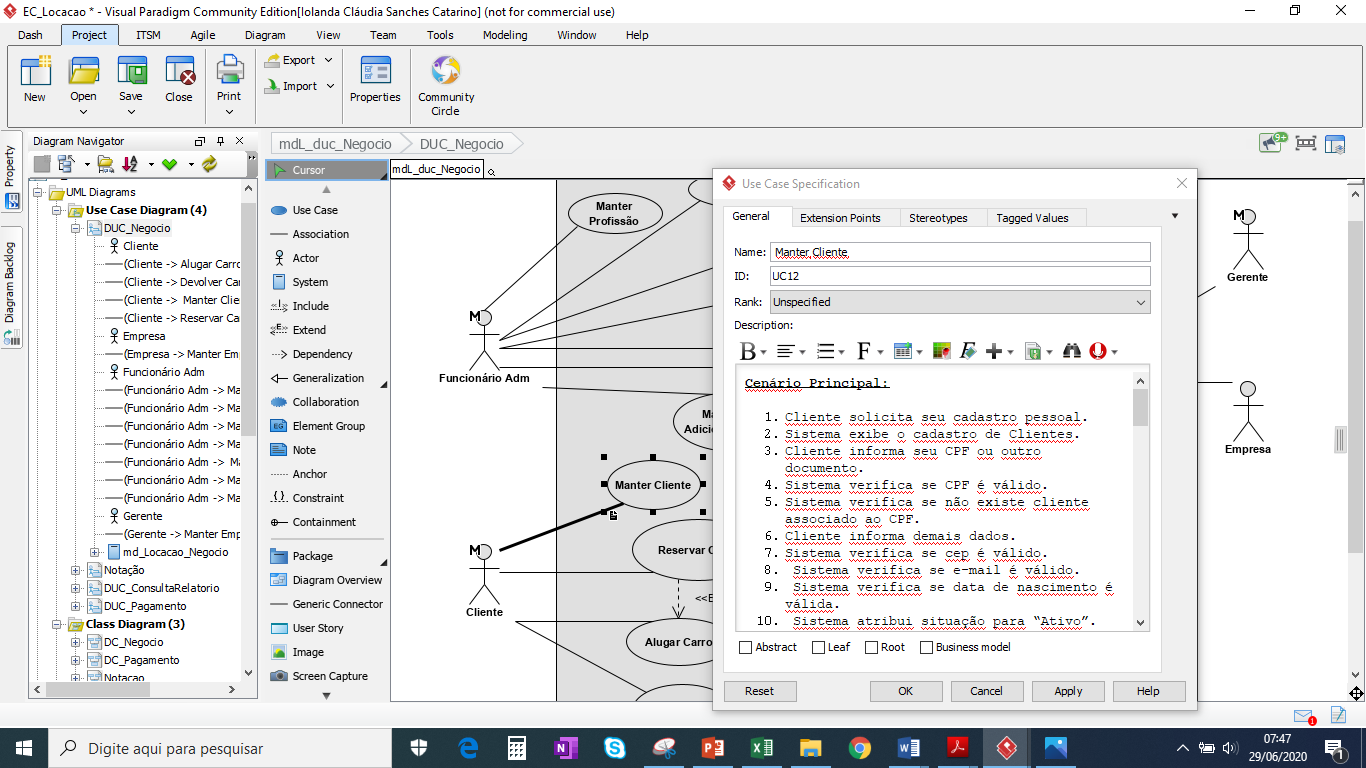

A documentação do caso de uso também pode ser feita diretamente na ferramenta CASE de modelagem, vinculada à representação do caso de uso, conforme mostra a Figura 4.12, que ilustra a documentação do caso de uso “Manter Cliente”. Na ferramenta CASE adotada – Visual Paradigm, deve-se selecionar o caso de uso, abrir suas propriedades na opção “Use Case Specification”, acessando o menu com o botão direito do mouse e no item “Description” descrever o relato do funcionamento do caso de uso.

Posteriormente, deve-se continuar a modelagem comportamental e de interação do sistema, a partir do detalhamento do funcionamento dos casos de uso, adotando o Diagrama de Atividades, Diagrama de Sequência ou o Diagrama de Visão Geral de Interação, bem como especificar os estados e suas transições dos objetos das classes que apresentam estados relevantes, como é o caso das classes “Reserva”, “Carro” e “Pessoa”.
